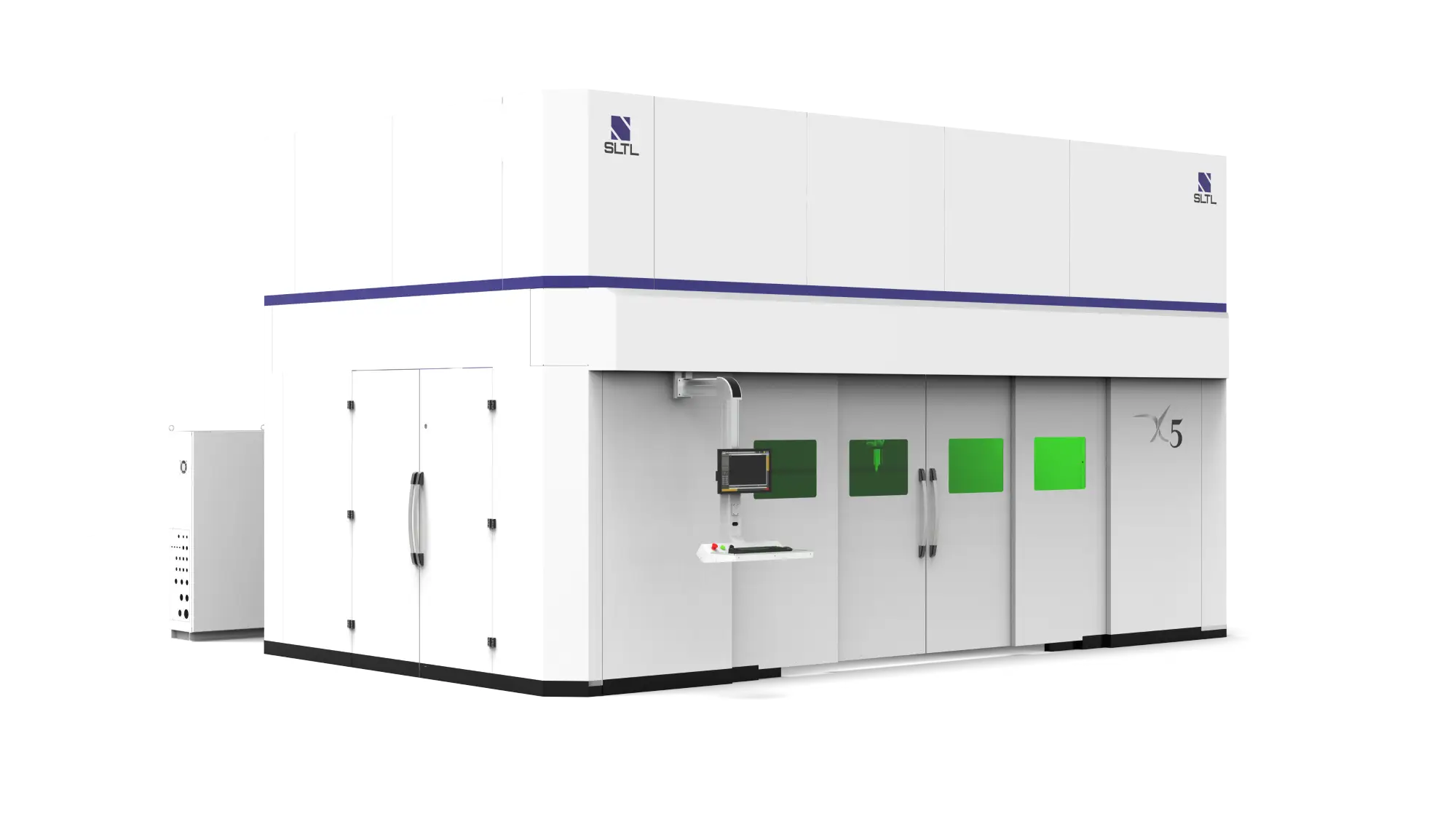

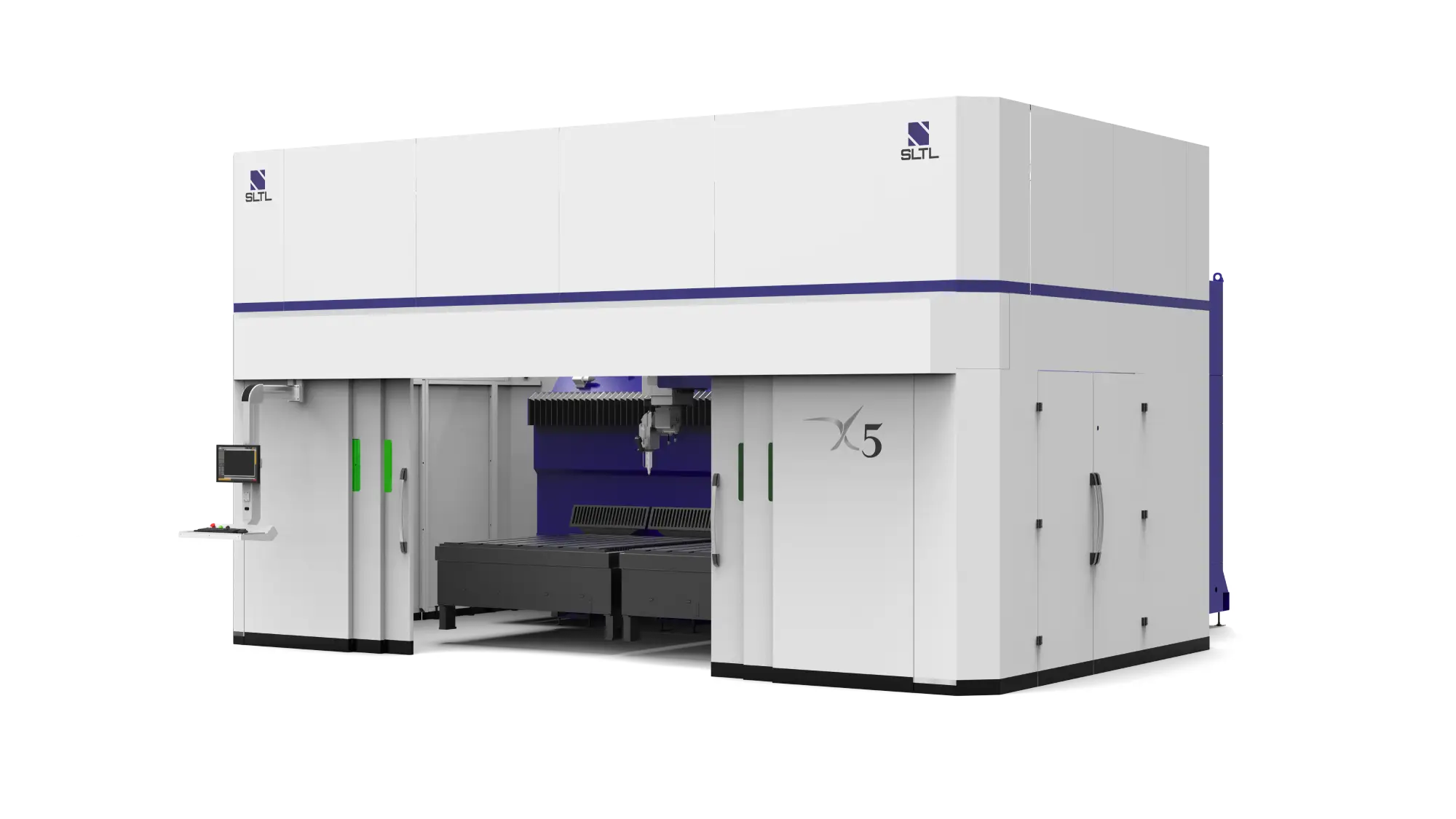

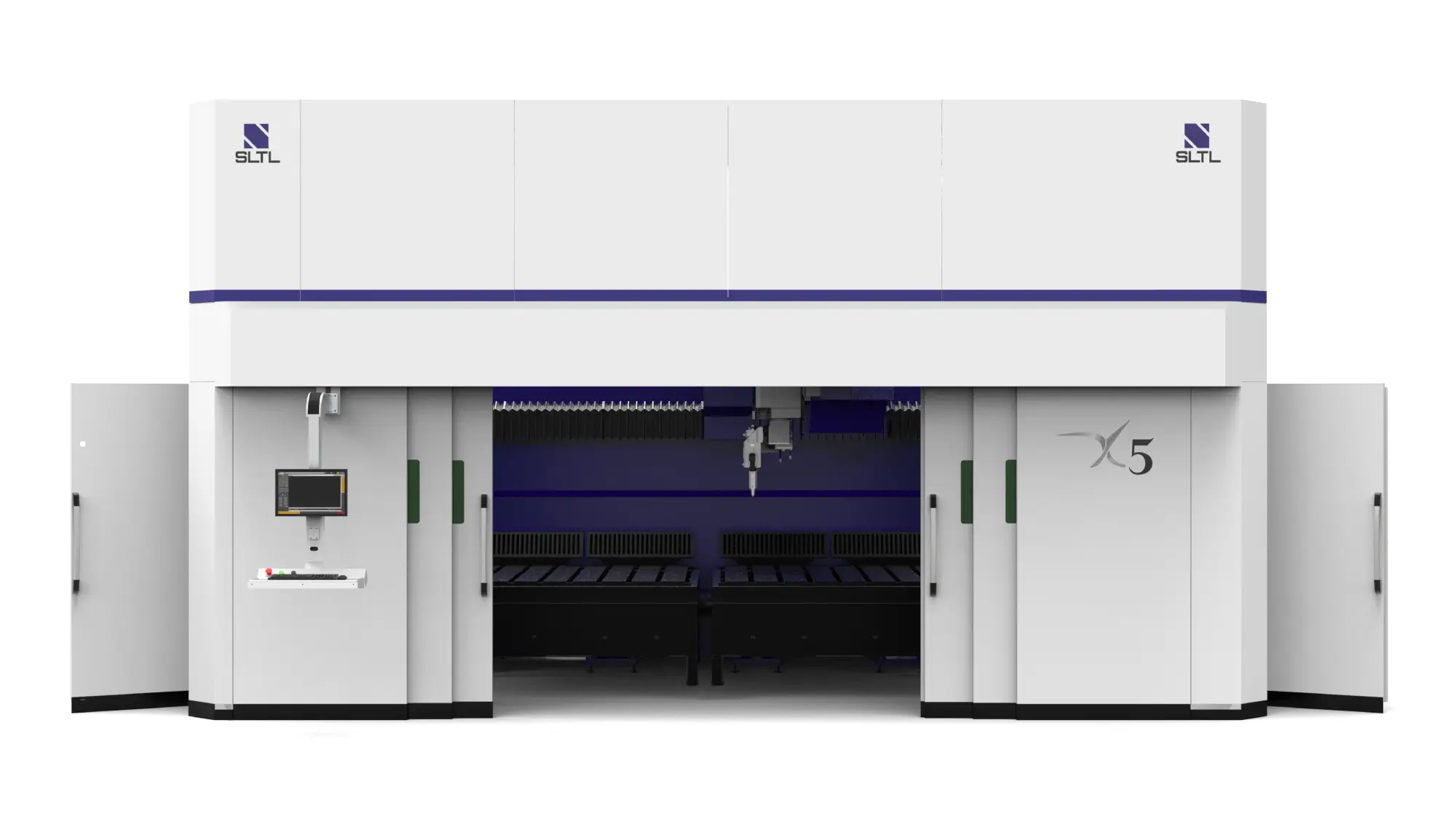

SLTL ist der führende Hersteller von 3D-Laserschneidsystemen. Die Innovationsführer führten die 5-Achsen-Laserschneidmaschine X5 ein, um verschiedene Probleme anzugehen. Die futuristische Maschine ist aufgrund ihrer fortschrittlichen 5-Achsen-Technologie in der Lage, jedes komplexe Teil zu schneiden. Durch die präzise Anwendung auf Edelstahl, Baustahl, Aluminium, Messing, Kupfer und anderen Metallen kann X5 durch Anpassen kritische Punkte an den Komponenten erreichen. Die komplexe Schneidaufgabe wird durch nur eine einmalige Programmierung erleichtert, wodurch andere Systeme zur Komponentenanpassung entfallen. Diese leistungsstarke 3D-Laserschneidmaschine kann schnell verschiedene Komponenten bearbeiten.
Seit unserer Gründung gehen wir unseren eigenen Weg durch zukunftsweisende Technologie und bahnbrechende Innovationen.
Dank der Flexibilität der 5-Achsen-Bewegung kann der X5 Laserschneiden an komplizierten Profilen durchführen. Die fortschrittliche Technologie kann die Metallstrukturen in kürzester Zeit präzise schneiden und so die Produktivität steigern.
Die Schnittpräzision der 5-Achsen-Maschine des X5 ermöglicht dank seines innovativen Designs das problemlose Schneiden komplexer Formen. Durch Modifizieren und präzises Zuschneiden der Komponenten entsprechend dem entsprechenden Design ist es in der Lage, schwierige Betriebsräume zu durchqueren und an wichtige Teile der Baugruppe zu gelangen. Anstelle nur der standardmäßigen X-, Y- und Z-Achse verfügt dieses System auch über zusätzliche A- und C-Achsen, wodurch eine größere Anpassungsfähigkeit ermöglicht wird.
Ein Gerät, mit dem Sie wirklich zufrieden sind. Es kann von beiden Seiten bedient werden und verfügt über ein flexibles Bedienfeld, das für ein noch besseres Erlebnis von einem Ende zum anderen bewegt werden kann. Um eine größere Bedienflexibilität zu gewährleisten, kann das Bedienfeld über die gesamte Länge des Arbeitsbereichs verschoben werden.
Mit der Tool-Center-Point-Funktion ist die X5 genau das Richtige für Sie, da sie durch die Interpolation aller 5 Achsen an einem einzigen Punkt die genaueste Bearbeitung gewährleistet. Seine Nullwinkelgenauigkeit ist die beste Lösung, um die Komponenten in kürzerer Zeit zu schneiden und die gleichbleibende Schnittqualität der Arbeit über Jahre hinweg sicherzustellen.
Gebaut mit der fortschrittlichsten Technologie, kann die X5 flexibel die kompliziertesten Formen schneiden und gleichzeitig an der 5-Achsen-Bewegung arbeiten. Es kann im Betrieb komplexe Räume abdecken und kritische Punkte an den Komponenten erreichen, indem es diese anpasst und das gewünschte Design präzise zuschneidet.
Die komplexe Schneidaufgabe wird durch nur eine einmalige Programmierung erleichtert, sodass bei anderen Systemen keine Komponentenanpassungen erforderlich sind. Diese Hochleistungs-Faserlaser-Schneidemaschine ist für das schnelle Schneiden komplizierter Profile und 3D-Komponenten mit höchster Präzision konzipiert und reduziert menschliche Fehler.
Die vielseitigste 3D-Laserschneidmaschine verfügt über eine robuste, stabile Struktur mit guter Steifigkeit und portbasierter Mobilität, die eine schnelle dynamische Reaktion fördert. Seine robuste Konstruktion macht es zu einem Muss für 3D-Multitasking-Metallbauer.
Die 3D-Faserlasermaschine; X5 wurde entwickelt, um hochpräzise Schneidfunktionen zu bieten und gleichzeitig den energieeffizientesten Platzbedarf der Branche beizubehalten. Mit ihrem leistungsstarken Bewegungssystem und der Faserlaserquelle erreicht die 5-Achsen-Maschine ein Qualitäts- und Durchsatzniveau, das für kein anderes Lasersystem unerreicht ist.
Durch die außergewöhnliche Hardware-Software-Integration kann die X5-Laserschneidmaschine Materialien mit hoher Geschwindigkeit und äußerster Präzision schneiden. Dieses leistungsstarke System ist perfekt geeignet, um die Produktivität zu steigern und durch den cleveren Durchstechmechanismus die Verarbeitung komplizierter Formen und Konturen deutlich effizienter zu gestalten. Eine verbesserte Prozessüberwachung und fehlerfreies Schneiden werden durch schnelle Positioniergeschwindigkeiten und dynamische Achssteuerungen ermöglicht.
Kommen Sie mit den SLTLs X5 ans Ziel, ohne den ständigen Stress der Bearbeitung großer Teile und sogar komplexer Vorrichtungen. Entfesseln Sie das maximale Potenzial beim Schneiden erhöhter Bauteile, komplizierter Arbeitsformen oder sogar spezieller Profile. Die Z-Achse wird auf die gewünschte Länge verlängert, um Vielseitigkeit beim Erreichen der äußersten Ecken und beim schnellen und effizienten Schneiden empfindlicher Formen zu bieten.
X5 erreicht die beste Schnittqualität bei schierer Geschwindigkeit, um in kürzester Zeit kontinuierlich 2D- oder 3D-Strukturen für einen vordefinierten Bereich zu schneiden. Der Bediener kann die Arbeitszeit relativ verkürzen und erfährt dadurch einen steigenden Produktivitätstrend.
| Einheit | 3015 | 4020 | |
|---|---|---|---|
| Laserleistung | kW | 2 – 4 | 2 – 4 |
| X-Achsen-Verfahrweg | mm (Zoll) | 1500 (59,05″) | 2000 (78,74″) |
| Y-Achsen-Verfahrweg | mm (Zoll) | 3000 (118,11″) | 4000 (157,48″) |
| Z-Achsen-Verfahrweg | mm (Zoll) | 650 (25,59″) | 650 (25,59″) |
| C-Achsen-Verfahrweg | Grad | ± Endlos | ± Endlos |
| A-Achsen-Verfahrweg | Grad | ± 135 | ± 135 |
| Arbeitsraum (3D) | mm | 2550 (100,3″) X 1050 (41,3*) X 650 (25,5″) | 3550 (139,7″) X 1550 (61″) X 650 (25,5″) |
| Maximales Blechgewicht | kg (lbs) | ~ 750 (1653) | ~ 1100 (2425) |
| Einheit | 3015 | 4020 | |
|---|---|---|---|
| Laserleistung | kW | 2 – 4 | 2 – 4 |
| Maximale Geschwindigkeit X-Achse | m/min. (in/min) | 80 (3149,61″) | 80 (3149,61″) |
| Maximale Geschwindigkeit Y-Achse | m/min. (in/min) | 80 (3149,61″) | 80 (3149,61″) |
| Maximale Beschleunigung X-Achse | m/s² | 10 (1G) | 10 (1G) |
| Maximale Beschleunigung Y-Achse | m/s² | 10 (1G) | 10 (1G) |
| Positionsgenauigkeit | mm/m (in/m) | ± 0,1 (± 0,004″) | ± 0,1 (± 0,004″) |
| Wiederholgenauigkeit | mm/m (in/m) | ± 0,05 (± 0,002″) | ± 0,05 (± 0,002″) |
| Genauigkeit der C- & A-Achse | Bogensekunde | ± 3 | ± 3 |
| Einheit | 3015 | 4020 | |
|---|---|---|---|
| Laserleistung | kW | 2 – 4 | 2 – 4 |
| Drehbereich C-Achse | Grad | ± Endlos | ± Endlos |
| Maximale Geschwindigkeit C-Achse | Grad/Sek | 720° | 720° |
| Maximale Beschleunigung C-Achse | Grad/Sek² | 3600° | 3600° |
| Schwenkbereich A-Achse | Grad | ± 135 | ± 135 |
| Maximale Geschwindigkeit A-Achse | Grad/Sek | 720° | 720° |
| Maximale Beschleunigung A-Achse | Grad/Sek² | 3600° | 3600° |
| Antriebseinheit C & A-Achse | Drehmomentmotor / HG-Antriebe | Drehmomentmotor / HG-Antriebe | |
| Messsystem C & A-Achse | Absolut | Absolut | |
| Gewicht des Kopfes | kg | < 40 | < 40 |
*Alle oben genannten Werte sind in mm (Millimeter).
Sahajanand Laser Technology Ltd. behält sich das Recht vor, Änderungen ohne vorherige Ankündigung oder Mitteilung vorzunehmen.
Das Laserschneiden ist eines der am häufigsten verwendeten Verfahren in der Automobilindustrie und in jeder anderen Fertigungsindustrie. Dabei werden Materialien und Formen auf die gewünschte Größe zugeschnitten. Dies wird häufig verwendet, wenn es um die Herstellung komplizierter und komplizierter Produkte geht. Das X5-Laserschneiden selbst bietet ein vielseitiges Schneiden, Winkelschneiden, eine einzigartige Alternative zu anderen Formen des herkömmlichen Schneidens auf dem Markt.
Der Laserschneidprozess, der verschiedene Materialien in alle Arten von Formen und Größen schneidet, bietet zahlreiche Vorteile, die ihn zu einem unverzichtbaren Bestandteil der Fertigungs- und Bauindustrie machen. Da die Branche selbst nach Möglichkeiten sucht, Kosten zu senken und gleichzeitig Sicherheit und Qualität aufrechtzuerhalten, hilft das X5-Laserschneiden durch die Reduzierung der Materialverschwendung.
